奇航QSA型前锁紧机构能实现各类机箱、LRU设备或其他独立设备在安装架上的紧锁固定，锁紧操作方便，锁紧-解锁快捷，无需专用工具；夹持重量较大；振动环境适应性好。

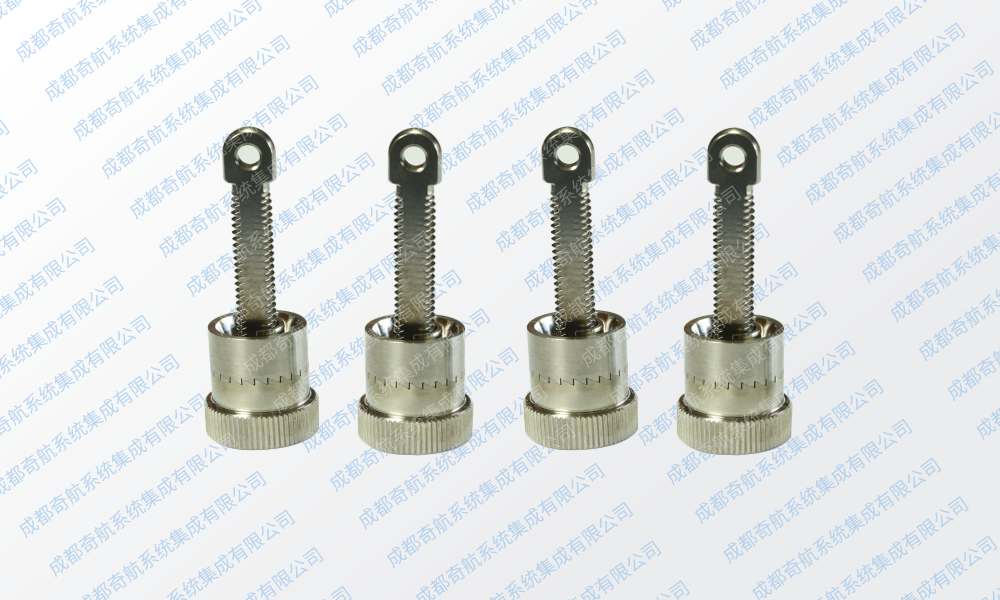

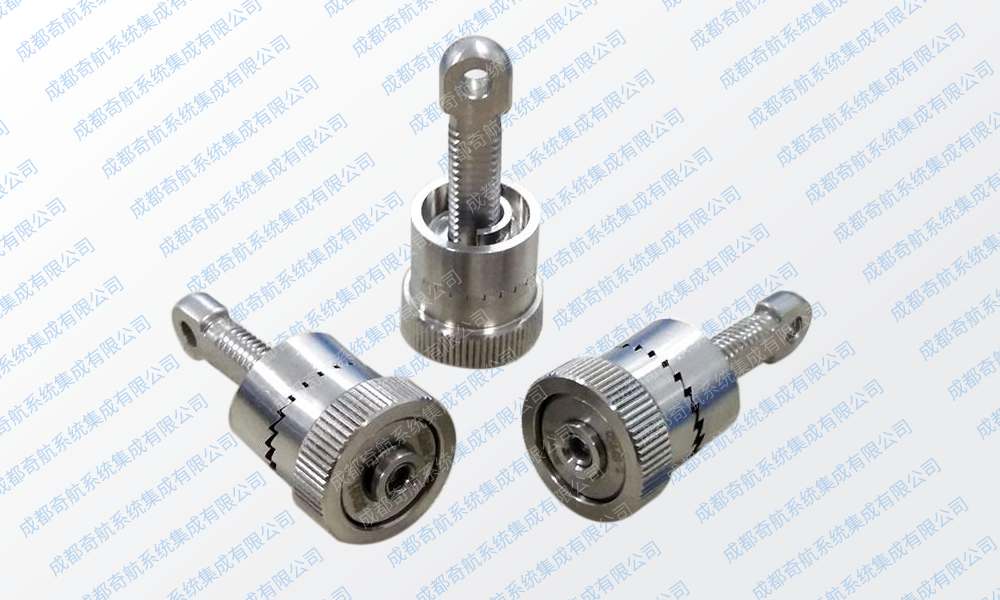

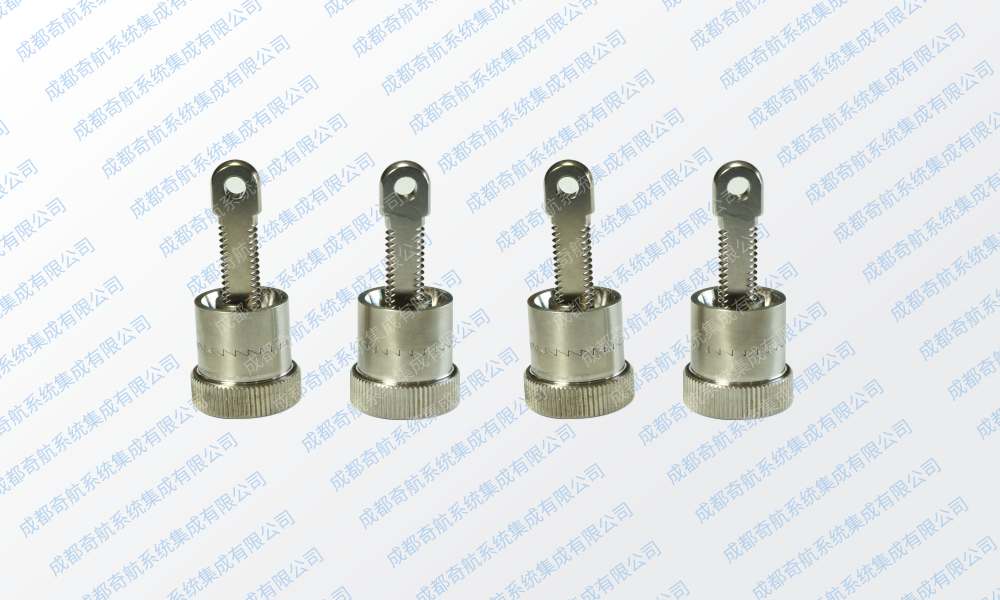

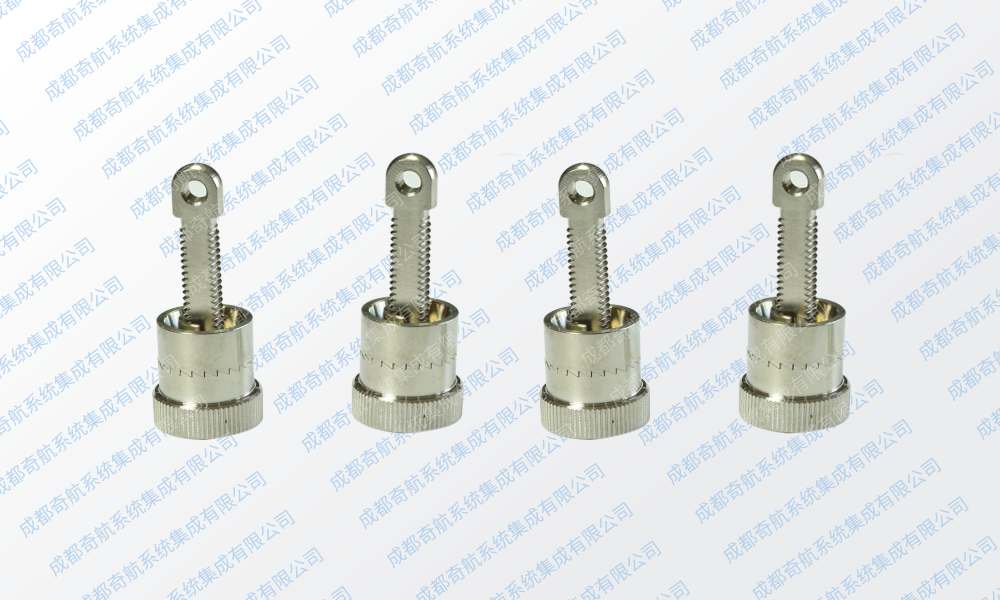

QSA型前锁紧装置,楔形/A类前锁紧装置机构

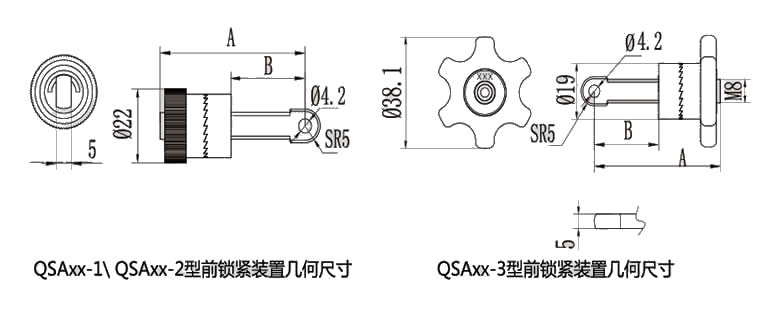

产品选型
|
型号 |
A特征尺寸 |
B特征尺寸 |
重量（克） |
备注 |
|---|---|---|---|---|
|
QSA45-1 |
45 |
22 |
38 |
尼龙滚花系列：（直纹0.3，GB/T6403.3-2008）， 适用于设备需要非金属锁紧装置场合 |
|
QSA48-1 |
48 |
25 |
44 |
|
|
QSA70-1 |
70 |
48 |
70 |
|
|
QSA45-2 |
45 |
22 |
48 |
金属滚花系列：（直纹0.3，GB/T6403.3-2008）， 适用于锁紧装置安装空间限制相对严格的场合 |
|
QSA48-2 |
48 |
25 |
52 |
|
|
QSA55-2 |
55 |
33 |
50 |
|
|
QSA70-2 |
70 |
48 |
75 |
|
|
QSA45-3 |
45 |
22 |
50 |
金属花盘系列: 适用于锁紧装置安装空间限制相对宽松的场合, 拧紧-松脱操作最方便省力 |
|
QSA48-3 |
48 |
25 |
33 |
|
|
QSA70-3 |
70 |
48 |
77 |
|
|
夹持重量
单只QSA前锁紧装置夹持重量大小和适用的振动环境条件是相关的，振动量级越高，单只夹持重量越小。表2为经过实际振动实验和工程产品装机实践证实的不同振动条件下最大单只夹持重量。表2 QSA前锁紧装置单只夹持重量和对应振动环境条件。
|
型号 |
单只最大夹持重量（Kg) |
振动条件 |
|---|---|---|
|
全系列型号 |
5 |
振动条件a |
|
全系列型号 |
14 |
振动条件b |
|
|
环境适应性
经过实际振动实验和工程产品装机实践：QSA前锁紧装置能再表3所列的环境条件下正常工作，无外观损伤和性能破坏。表3：QSA前锁紧装置环境条件实验。
|
序号 |
项目 |
振动条件 |
|---|---|---|
|
1 |
振动 |
实验程序符合GJB150.16-1986中规定，单只夹持重量为5Kg时通过条件a； 规定振动耐久实验条件，持续时间每轴向2.5h；单只夹持重量为14Kg时通过条件b； 规定振动耐久实验条件，持续时间每轴向1h；三轴向实验合计3h |
|
2 |
盐雾 |
符合GJB150.10-1986中规定，46h |
|
3 |
霉菌 |
符合GJB150.11-1986中规定，持续时间28天 |
安装使用
1. 安装说明：
QSA前锁紧装置需要和紧定钩、铰链座、导销等附件配合使用，其装机接口关系如下图所示。QSA前锁紧装置的轴线应通过途中C点，并与机箱底面成夹角18.5度正负0.5度。此时锁紧力（过紧定钩和销轴轴心）方向与机箱底面成夹角42度正负0.3度。
|
奇航QSA前锁紧装置安装说明图
|
2. 使用寿命：
QSA前锁紧装置按“锁紧-松脱”为一个工作循环，连续工作2000个工作循环后，前锁紧装置拔出时无涩感，松手后棘齿啮合紧密。
