产品基于恶劣的环境适应性要求进行设计，每个插箱均采用铝合金机加制成，符合军用质量标准。所有机箱外形均可完全定制，并进行所有必要的修改，以安装电子器件/模块。完全定制的19“机箱可以使用个性组件和标准零件进行生产。
◆ 支持3U/6U（VPX、CPCI、ASAAC、PXI或VME等）模块/板卡和定制设计
◆ 支持0.8英寸、0.85英寸、1英寸和混合板间距
◆ 针对不同热耗，提供对流、传导冷却、强制空气传导冷却和液冷等散热方案
◆ 可拆卸和定制的前 I/O 面板 可根据参考设计轻松调整定制非标准尺寸
◆ 进出风口上的滤网（滤波装置） 采用航空级铝合金、铣削加工结构（复合材料和先进材料可选，必要时使用）
◆ 客户定义的军品级喷漆、丝网印刷或刻字

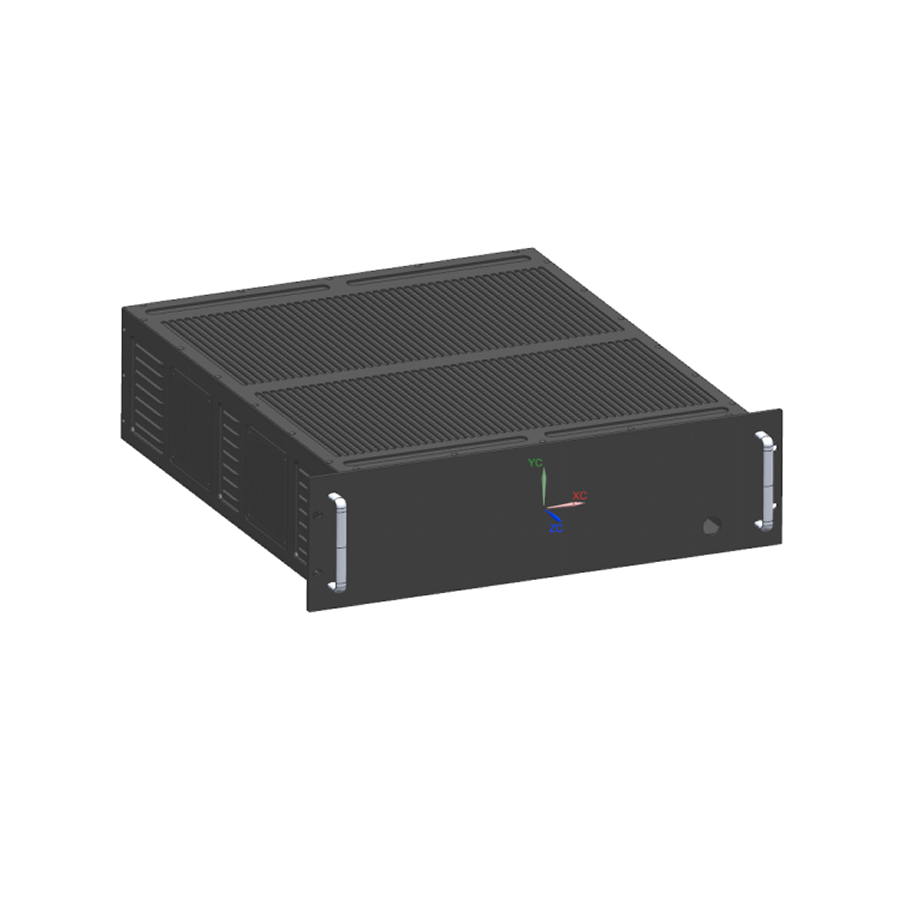

奇航系统集成有限公司采用模块化设计方法，提供多种插槽数量、背板架构、电源、散热、高度和深度组合的19英寸标准上架插箱。支持从1U到6U的任意高度，适合VPX、CPCI、ASAAC、PXI、VME或客户自定义等体系架构，对于大功率模块/高热流密度器件，有传导风冷、穿通风冷和传导液冷等冷却选项，满足规定的EMC要求。 产品基于恶劣的环境适应性要求进行设计，每个插箱均采用铝合金机加制成，符合军用质量标准。所有机箱外形均可完全定制，并进行所有必要的修改，以安装电子器件/模块。完全定制的19“机箱可以使用个性组件和标准零件进行生产。
|
名称 |
宽（不含面板）×深×高 |
散热（可选） |
EMI（可选） |
|
1U插箱 |
420mm×420mm×43.6mm |
自然散热、 传导风冷、 穿通风冷、 液冷、 相变 |
全屏蔽， 蜂窝波导， 滤波器 |
|
2U插箱 |
420 mm×420 mm×88.1 mm |
||
|
3U插箱 |
420 mm×420 mm×132.5 mm |
||
|
4U插箱 |
420 mm×420 mm×177 mm |
||
|
5U插箱 |
420 mm×420 mm×221.5 mm |
||
|
6U插箱 |
420 mm×420 mm×265.9 mm |
