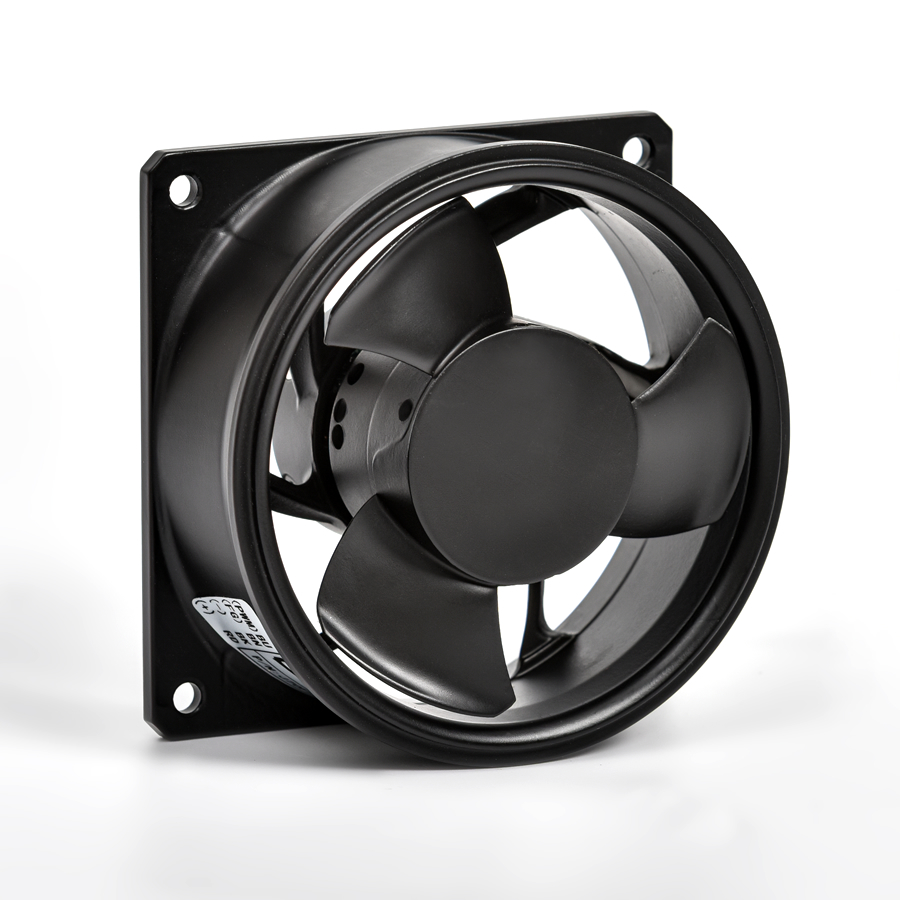

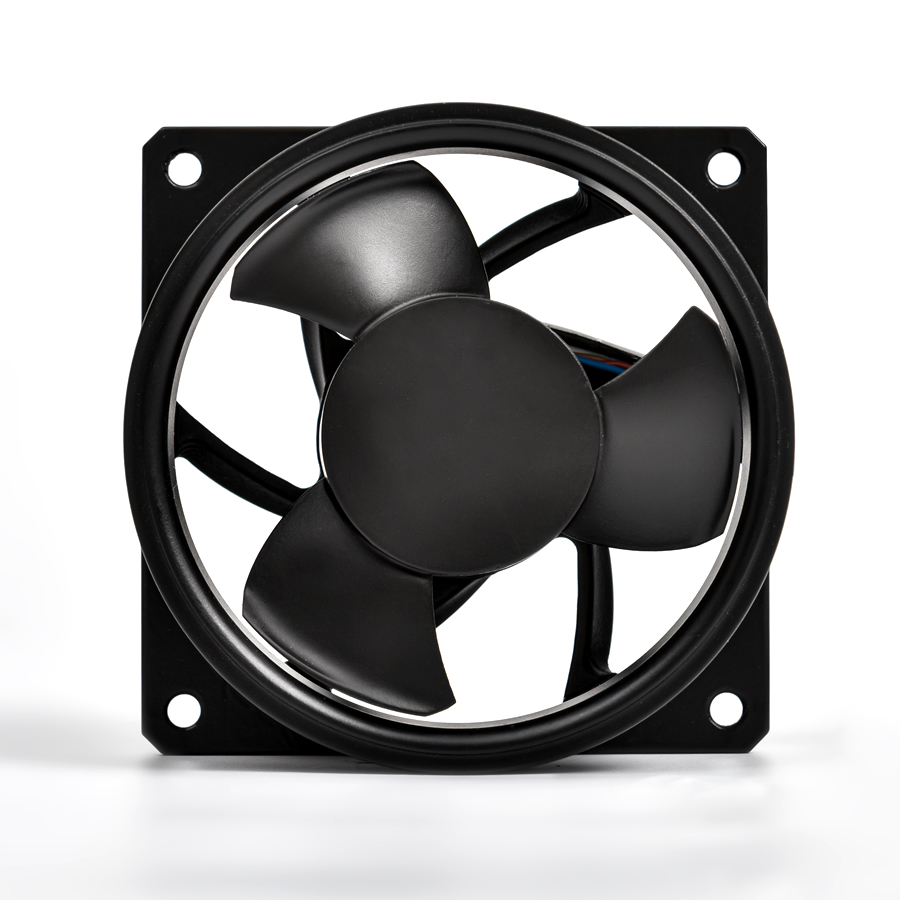

轴流风机 J70-G

航空型高性能风机专门针对恶劣的机载环境条件研制,有极强的环境适应性和可靠性,可装载于战斗机、直升机、无人机、运输机、民航飞机等平台。航空型高性能风机是紧凑型高转速小扇叶轴流风机,气流方向与电机轴向一致。风机尺寸重量小,扇叶和导叶均为翼型结构,且经过专门优化,以实现风量风压性能与噪声的均衡,尤其适合于需要风冷的大功率、高集成、高热负荷机载电力电子设备。


◆ 外形尺寸:78.5*78.5*40.5

◆ 适应环境:航空型

◆ 轴承结构:滚珠轴承

◆ 框叶材质:铝合金

◆ 工作电压:28V

◆ 风机转速:13000-22000RPM

◆ 风机单重:210g

基本特性

型号

电压(V)

功率(W)

转速(RPM)

流量(CFM)

静压

(mmH2O)

噪声   (dB(A))

信号

控制

曲线

尺寸图

电源特性

RE102

CE102

J70FZW513-40G-AG

28

12.6

13000

67.3

31.1

65.0

FG

PWM

图1

/

J70FZW518-40G-AG

28

22.12

18000

93.2

59.7

73.0

FG

PWM

图1

/

J70FZW522-40G-AG

28

40.0

22000

122.4

94.6

77.0

FG

PWM

图1

/

J70FZW522-40G-BG

28

40.0

22000

122.4

94.6

77.0

FG

PWM

图1

/

外形尺寸图

环境适应性指标

型号

工作温度(℃)

霉菌

盐雾

酸性盐雾

湿热

淋雨

砂尘

温度-湿度-高度

振动

冲击(g)

加速度(g)

温度

冲击(℃)

酸性大气

J70FZW513-40G-AG

-55~+85

28d

10d

强化

吹尘和吹砂

15000m

图A

20

13.5

-55~+85

/

J70FZW518-40G-AG

-55~+100

28d

10d

强化

吹尘和吹砂

/

图C

30

/

-55~+100

/

J70FZW522-40G-AG

-55~+85

28d

10d

强化

吹尘和吹砂

15000m

图A

20

13.5

-55~+85

/

J70FZW522-40G-BG

-55~+85

28d

10d

强化

吹尘和吹砂

15000m

图A

20

13.5

-55~+85

/


◆ 盐雾:浓度5%±1%,pH值6.5~7.2,中性盐雾96h。

◆ 酸性盐雾:浓度5%±1%,pH值3.5±0.5,酸性盐雾192h。

◆ 电磁兼容:

RE102:

①符合 GJB 151B-2013固定翼内部,首尾间距不小于25m;

②符合 GJB 151B-2013固定翼内部,首尾间距小于25m;

③符合 GJB 151B-2013固定翼外部(2MHz~18GHz)和直升机。

CE102:符合 GJB 151B-2013 。

◆ 酸性大气:按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环,共3循环。

◆ 电源特性:按GJB181B-2012中图12、图14:正常过压50V,12.5ms;正常欠压18V,15ms;非正常过压50V,50ms;非正常欠压0V,7s;供电转换0V,50ms;电压尖峰200V,0.15μs。

PQ曲线图

振动实验图
