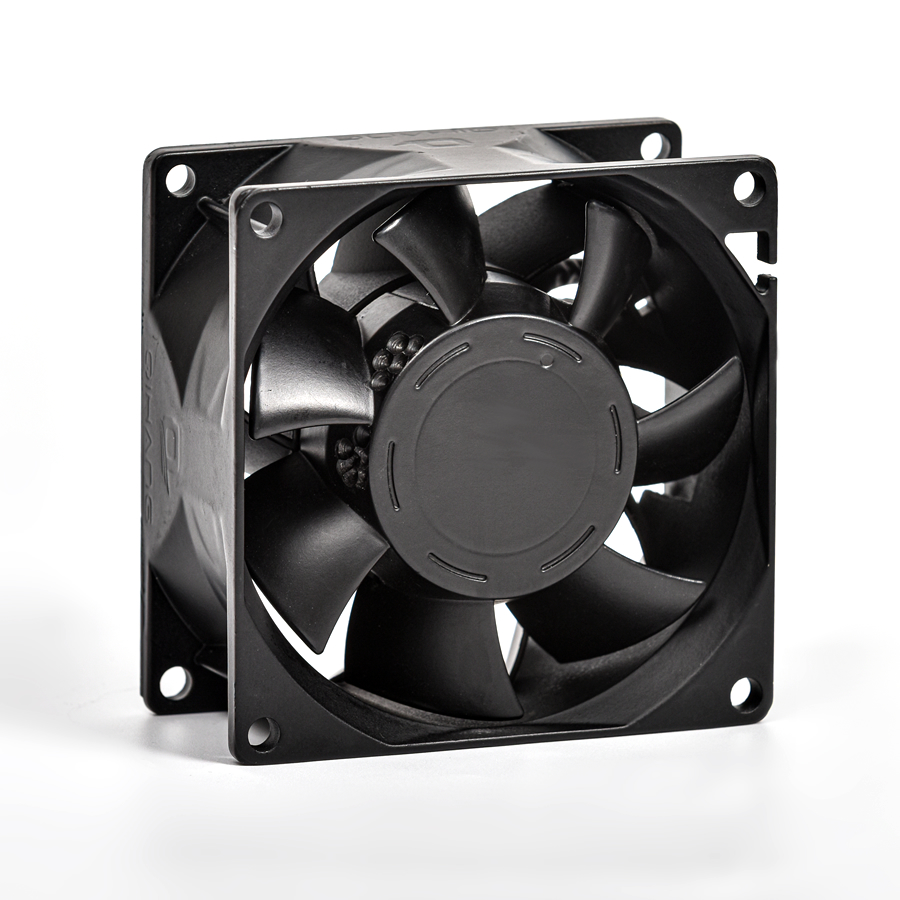

轴流风机8038-B

航空型高性能风机专门针对恶劣的机载环境条件研制,有极强的环境适应性和可靠性,可装载于战斗机、直升机、无人机、运输机、民航飞机等平台。航空型高性能风机是紧凑型高转速小扇叶轴流风机,气流方向与电机轴向一致。风机尺寸重量小,扇叶和导叶均为翼型结构,且经过专门优化,以实现风量风压性能与噪声的均衡,尤其适合于需要风冷的大功率、高集成、高热负荷机载电力电子设备。


◆ 外形尺寸:80*80*25

◆ 适应环境:航空型

◆ 轴承结构:滚珠轴承

◆ 框叶材质:铝合金

◆ 工作电压:24-48V

◆ 风机转速:6000-9000RPM

◆ 风机单重:254g

基本特性

型号

电压(V)

功率(W)

转速(RPM)

流量(CFM)

静压

(mmH2O)

噪声   (dB(A))

信号

控制

曲线

尺寸图

电源特性

RE102

CE102

J74FZW46-38G-AB

24

11.0

6000

73.9

19.7

59.2

/

/

图1

J74FZW49-38G-AB

24

37.2

9000

110.9

44.5

68.9

FG

PWM

图1

/

J74FZW59-38G-AB

28

37.2

9000

110.9

44.5

68.9

RD

PWM

图1

J74FZW77-38G-AB

48

18.7

7300

89.9

29.2

63.9

LSW

PWM

图1

/

J74FZW77-38G-BB

48

18.7

7300

89.9

29.2

63.9

FG

PWM

图1

/

外形尺寸图

环境适应性指标

型号

工作温度(℃)

霉菌

盐雾

酸性盐雾

湿热

淋雨

砂尘

温度-湿度-高度

振动

冲击(g)

加速度(g)

温度

冲击(℃)

酸性大气

J74FZW46-38G-AB

-55~+85

28d

10d

强化

吹尘和吹砂

21350m

图A

30

13.5

-60~+95

J74FZW49-38G-AB

-55~+85

28d

10d

强化

吹尘和吹砂

21350m

图B

20

15

-60~+95

J74FZW59-38G-AB

-55~+85

28d

10d

强化

吹尘和吹砂

21350m

图B

20

15

-60~+95

J74FZW77-38G-AB

-55~+85

28d

10d

强化

吹尘和吹砂

15250m

图A

30

13.5

-60~+95

J74FZW77-38G-BB

-55~+85

28d

10d

强化

吹尘和吹砂

15250m

图A

30

13.5

-60~+95

◆ 盐雾:浓度5%±1%,pH值6.5~7.2,中性盐雾96h。

◆ 酸性盐雾:浓度5%±1%,pH值3.5±0.5,酸性盐雾192h。

◆ 电磁兼容:

RE102:

①符合 GJB 151B-2013固定翼内部,首尾间距不小于25m;

②符合 GJB 151B-2013固定翼内部,首尾间距小于25m;

③符合 GJB 151B-2013固定翼外部(2MHz~18GHz)和直升机。

CE102:符合 GJB 151B-2013 。

◆ 酸性大气:按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环,共3循环。

◆ 电源特性:按GJB181B-2012中图12、图14:正常过压50V,12.5ms;正常欠压18V,15ms;非正常过压50V,50ms;非正常欠压0V,7s;供电转换0V,50ms;电压尖峰200V,0.15μs。

PQ曲线图

振动实验图
