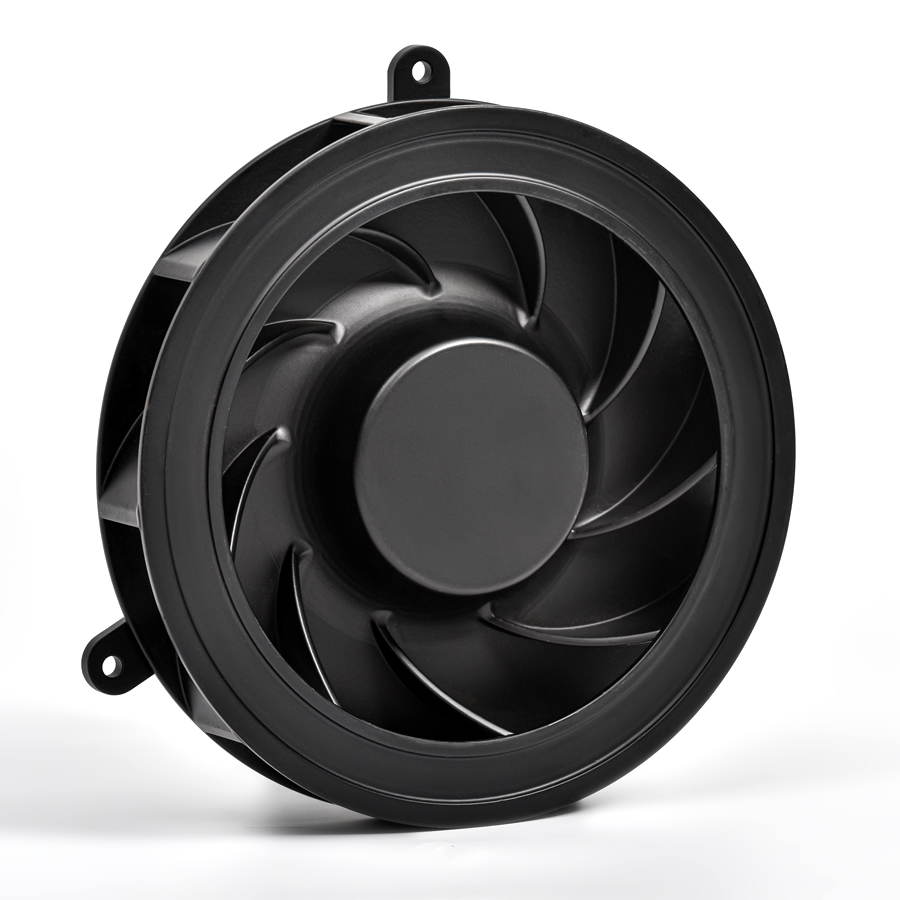

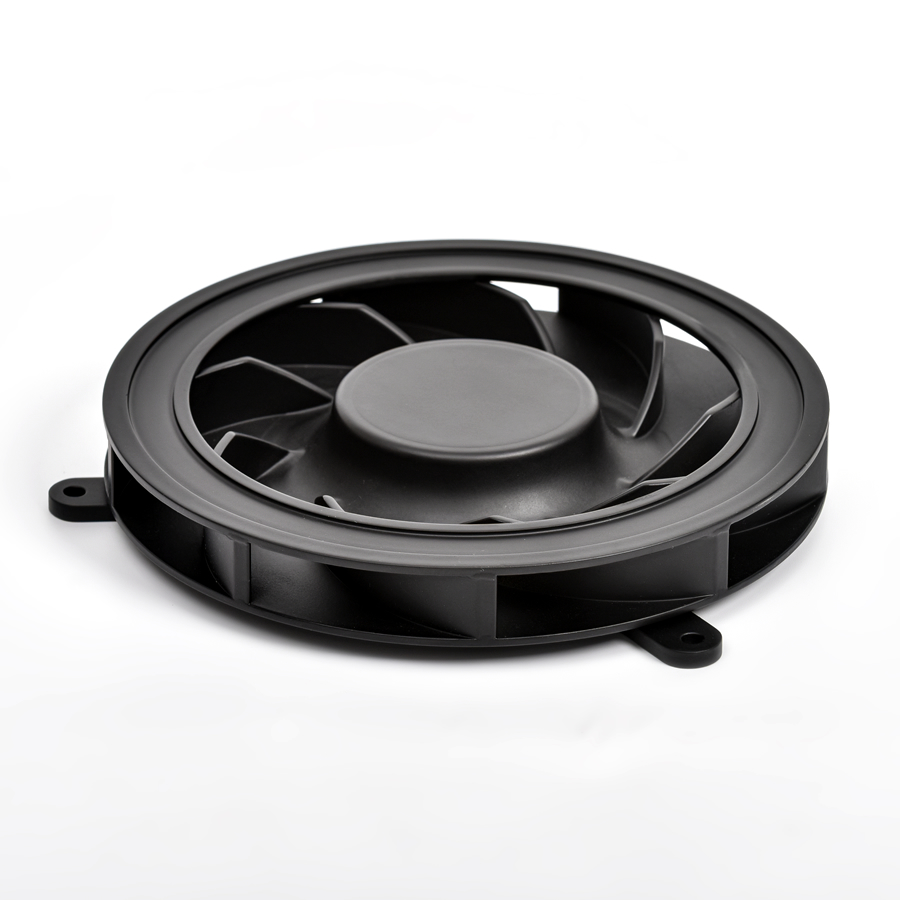

离心风机15025-A

舰船、海洋环境型风机专门针对海洋环境条件研制,采用特殊的表面处理和内部防护工艺,具有很强的耐腐蚀能力,适用于舰船、潜艇、岛礁、岸防等平台。


◆ 外形尺寸:Ø150*25

◆ 适应环境:舰船海洋型

◆ 轴承结构:滚珠轴承

◆ 框叶材质:铝合金

◆ 工作电压:28V

◆ 风机转速:3100RPM

◆ 风机单重:365g

基本特性

型号

电压(V)

功率(W)

转速(RPM)

流量(CFM)

静压

(mmH2O)

噪声   (dB(A))

信号

控制

曲线

尺寸图

电源特性

RE102

CE102

J150FLW53-25G-BA

28

18.2

3100

102.8

23.9

56.6

/

VC

图1

/

外形尺寸图

环境适应性指标

型号

工作温度(℃)

霉菌

盐雾

湿热

淋雨

砂尘

振动

冲击(g)





摆冲

加速度(g)

温度

冲击(℃)

酸性大气

J150FLW53-25G-BA

-55~+85

/

/

/

/

/



/

/

/

/

/


◆ 盐雾:浓度5%±1%,pH值6.5~7.2,中性盐雾96h。

◆ 酸性盐雾:浓度5%±1%,pH值3.5±0.5,酸性盐雾192h。

◆ 电磁兼容:

RE102:

①符合 GJB 151B-2013固定翼内部,首尾间距不小于25m;

②符合 GJB 151B-2013固定翼内部,首尾间距小于25m;

③符合 GJB 151B-2013固定翼外部(2MHz~18GHz)和直升机。

CE102:符合 GJB 151B-2013 。

◆ 酸性大气:按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环,共3循环。

◆ 电源特性:按GJB181B-2012中图12、图14:正常过压50V,12.5ms;正常欠压18V,15ms;非正常过压50V,50ms;非正常欠压0V,7s;供电转换0V,50ms;电压尖峰200V,0.15μs。

PQ曲线图

振动实验图
