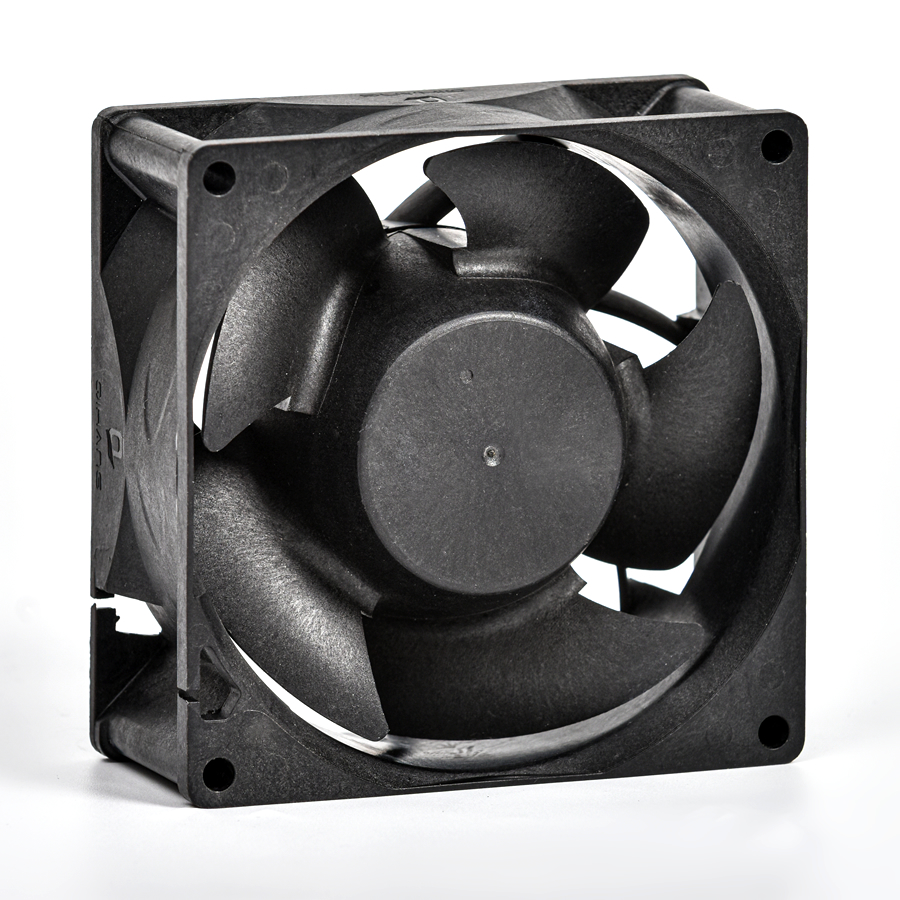

轴流风机 9238-C

地面、车辆、户外型风机针对地面环境研制,具有较高的防护等级,优异的防水防砂尘性能,适用于坦克、战车、方舱、基站等场景。


◆ 外形尺寸:92*92*38

◆ 适应环境:地面型/车辆型/户外型

◆ 轴承结构:滚珠轴承

◆ 框叶材质:工程塑料

◆ 工作电压:24V

◆ 风机转速:6800RPM

◆ 风机单重:220g

基本特性

型号

电压(V)

功率(W)

转速(RPM)

流量(CFM)

静压

(mmH2O)

噪声   (dB(A))

信号

控制

曲线

尺寸图

电源特性

RE102

CE102

J85FZW46-38G-AC

24

8.6

6800

85.8

21.4

54.0

/

/

图1

/

/

/

外形尺寸图

环境适应性指标

型号

工作温度(℃)

霉菌

盐雾

湿热

淋雨

砂尘

振动

冲击(g)





摆冲

加速度(g)

温度

冲击(℃)

酸性大气

J85FZW46-38G-AC

-40~+70

/

/

/

强化

/

/

/

/

/

/

/


◆ 盐雾:浓度5%±1%,pH值6.5~7.2,中性盐雾96h。

◆ 酸性盐雾:浓度5%±1%,pH值3.5±0.5,酸性盐雾192h。

◆ 电磁兼容:

RE102:

①符合 GJB 151B-2013固定翼内部,首尾间距不小于25m;

②符合 GJB 151B-2013固定翼内部,首尾间距小于25m;

③符合 GJB 151B-2013固定翼外部(2MHz~18GHz)和直升机。

CE102:符合 GJB 151B-2013 。

◆ 酸性大气:按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环,共3循环。

◆ 电源特性:按GJB181B-2012中图12、图14:正常过压50V,12.5ms;正常欠压18V,15ms;非正常过压50V,50ms;非正常欠压0V,7s;供电转换0V,50ms;电压尖峰200V,0.15μs。

PQ曲线图

振动实验图
