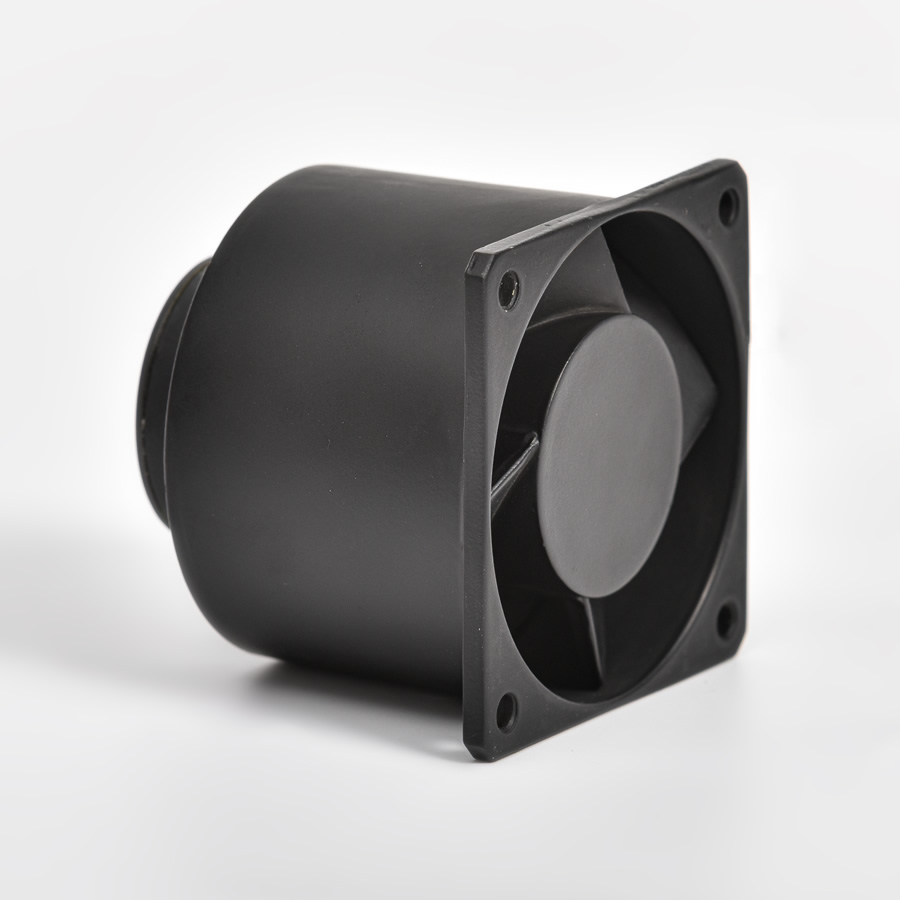

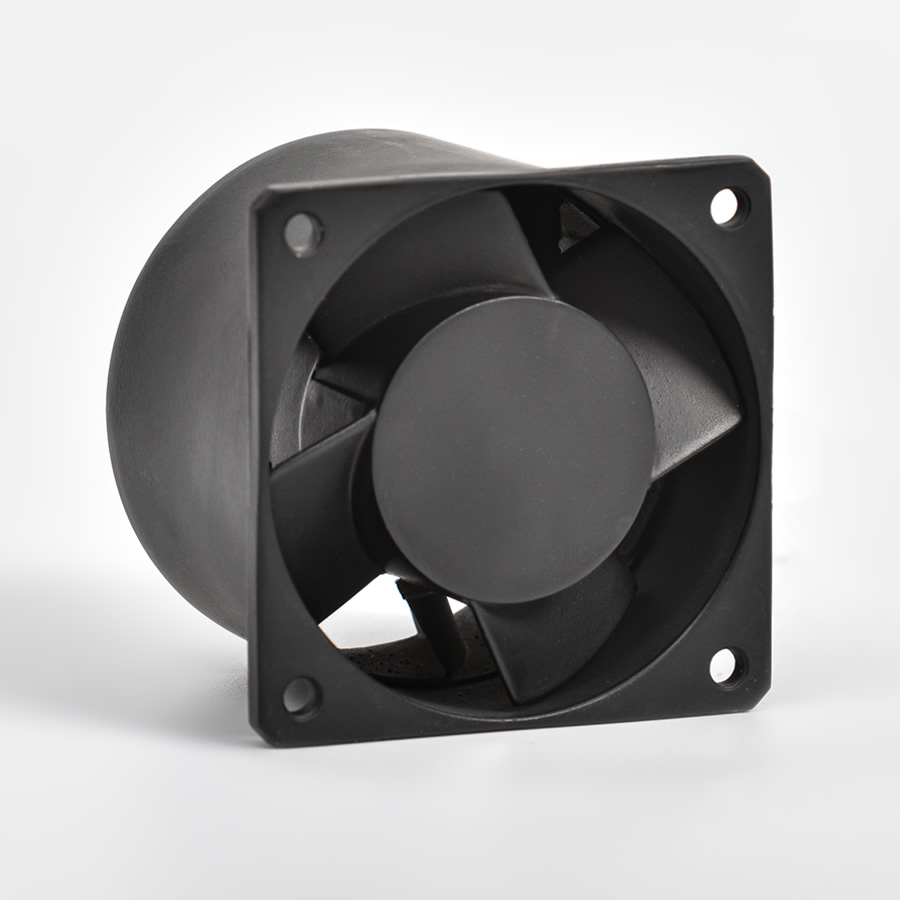

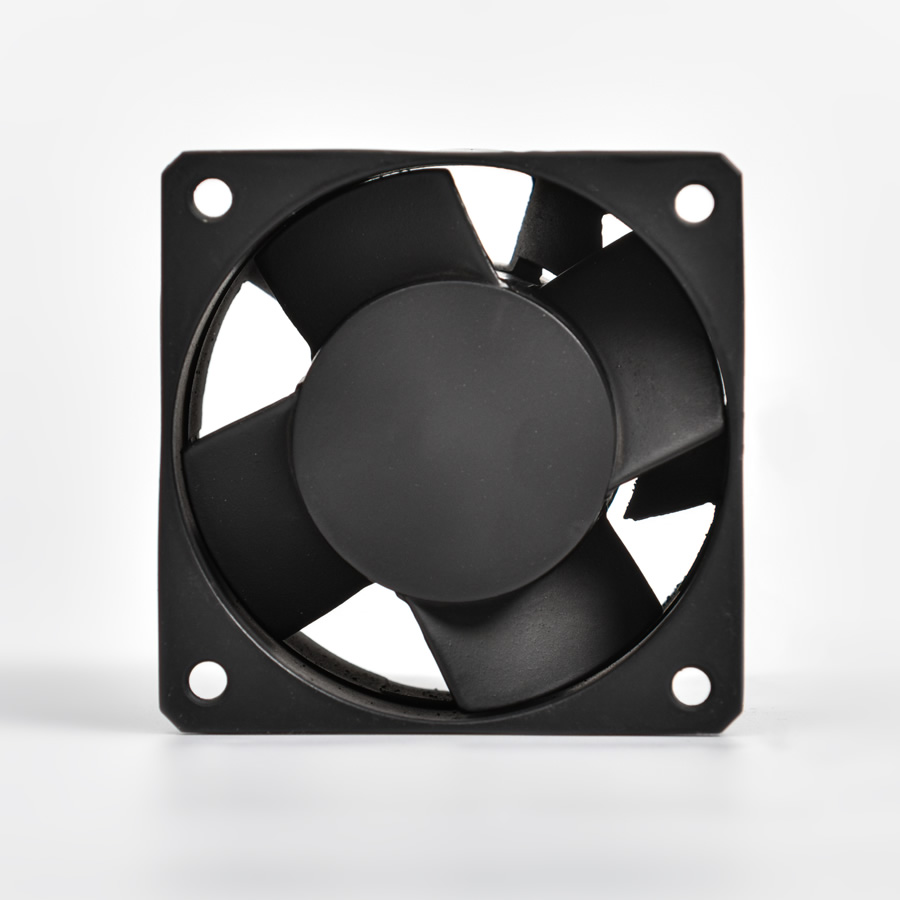

航空型高性能风机专门针对恶劣的机载环境条件研制，有极强的环境适应性和可靠性，可装载于战斗机、直升机、无人机、运输机、民航飞机等平台。航空型高性能风机是紧凑型高转速小扇叶轴流风机，气流方向与电机轴向一致。风机尺寸重量小，扇叶和导叶均为翼型结构，且经过专门优化，以实现风量风压性能与噪声的均衡，尤其适合于需要风冷的大功率、高集成、高热负荷机载电力电子设备。
◆ 外形尺寸：51*51*47
◆ 适应环境：航空型
◆ 轴承结构：滚珠轴承
◆ 框叶材质：铝合金
◆ 工作电压：28V
◆ 风机转速：15000RPM-22000RPM
◆ 风机单重：126g
| 型号 | 电压(V) | 功率(W) | 转速(RPM) | 流量(CFM) | 静压(mmH2O) | (dB(A)) | 信号 | 控制 | 曲线 | 尺寸图 | 电源特性 | RE102 | CE102 |
| J50FZW515-47G-AA | 28 | 11.2 | 15000 | 37.3 | 39.8 | 67.3 | FG | PWM | ❶ | 图1 | √ | ② | √ |
| J50FZW515-47G-BA | 28 | 11.2 | 15000 | 37.3 | 39.8 | 67.3 | FG | PWM | ❶ | 图1 | √ | ② | √ |
| J50FZW522-47G-BA | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76.4 | LSW | PWM | ❸ | 图1 | √ | ② | √ |
| J50FZW522-47G-A | 28 | 36.9 | 22000 | 54.6 | 85.5 | 85 | LSW | / | ❸ | 图1 | √ | ② | / |
| J50FZW522-47G | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76 | LSW | / | ❸ | 图1 | √ | ② | / |
| J50FZW523-47G-A | 28 | 42 | 23000 | 55.4 | 98.3 | 91 | RD | VC | ❷ | 图1 | √ | ③ | √ |
| J50FZW523-47G-AA | 28 | 42 | 23000 | 55.4 | 98.3 | 91 | FG | PWM | ❷ | 图1 | √ | ③ | √ |
| J48FZW59-48G | 28 | 33.6 | 22000 | 54.6 | 85.5 | 76 | FG | PWM | ❸ | 图1 | √ | ③ | √ |
|
型号 |
工作温度(℃) |
霉菌 |
盐雾 |
酸性盐雾 |
湿热 |
淋雨 |
砂尘 |
温度-湿度-高度 |
振动 |
冲击(g) |
加速度(g) |
温度 冲击(℃) |
酸性大气 |
|
J50FZW515-47G-AA |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW515-47G-BA |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J50FZW522-47G-BA |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW522-47G-A |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
√ |
|
J50FZW522-47G |
-55~+85 |
28d |
√ |
√ |
15d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
/ |
|
J50FZW523-47G-A |
-55~+85 |
28d |
√ |
√ |
10d |
/ |
吹尘和吹砂 |
21350m |
图A |
20 |
13.5 |
-60~+95 |
/ |
|
J50FZW523-47G-AA |
-55~+85 |
28d |
√ |
√ |
15d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
/ |
|
J48FZW59-48G |
-55~+85 |
28d |
√ |
√ |
15d |
强化 |
吹尘和吹砂 |
21350m |
图B |
20 |
13.5 |
-55~+85 |
/ |
◆盐雾：浓度5%±1%，pH值6.5~7.2，中性盐雾96h。
◆酸性盐雾：浓度5%±1%，pH值3.5±0.5，酸性盐雾192h。
◆电磁兼容：
RE102：
①符合 GJB 151B-2013固定翼内部，首尾间距不小于25m；
②符合 GJB 151B-2013固定翼内部，首尾间距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升机。
CE102：符合 GJB 151B-2013 。
◆酸性大气：按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环，共3循环。
◆电源特性：按GJB181B-2012中图12、图14：正常过压50V，12.5ms；正常欠压18V，15ms；非正常过压50V，50ms；非正常欠压0V，7s；供电转换0V，50ms；电压尖峰200V，0.15μs。
