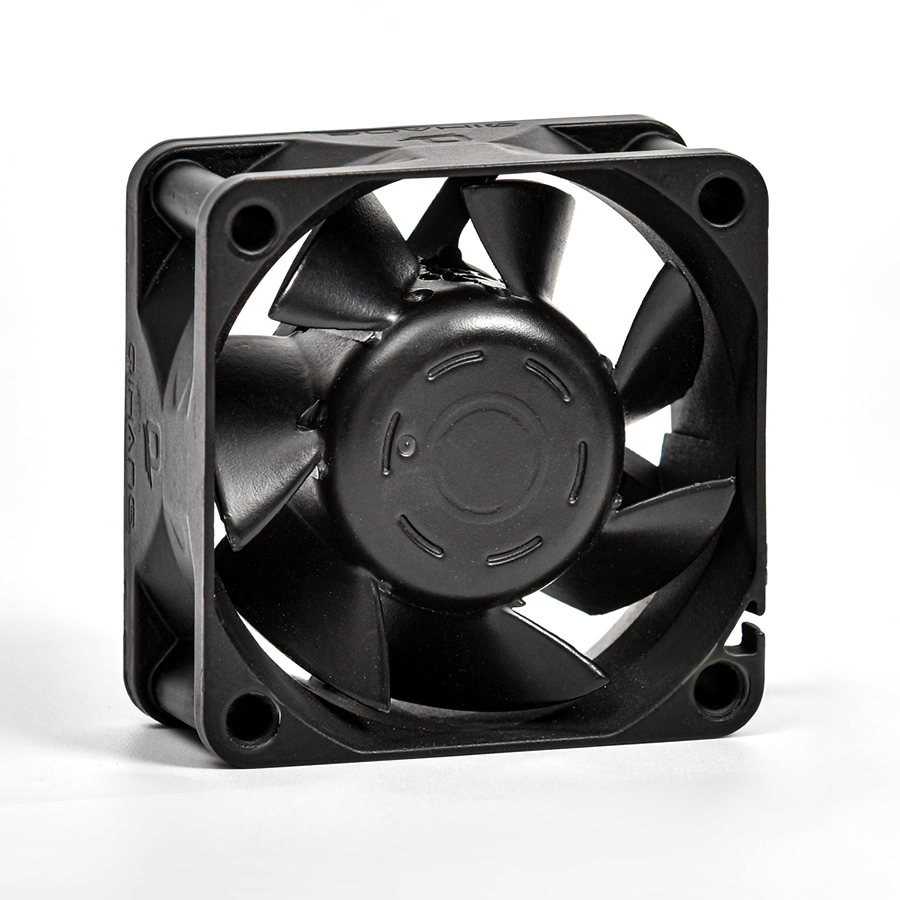

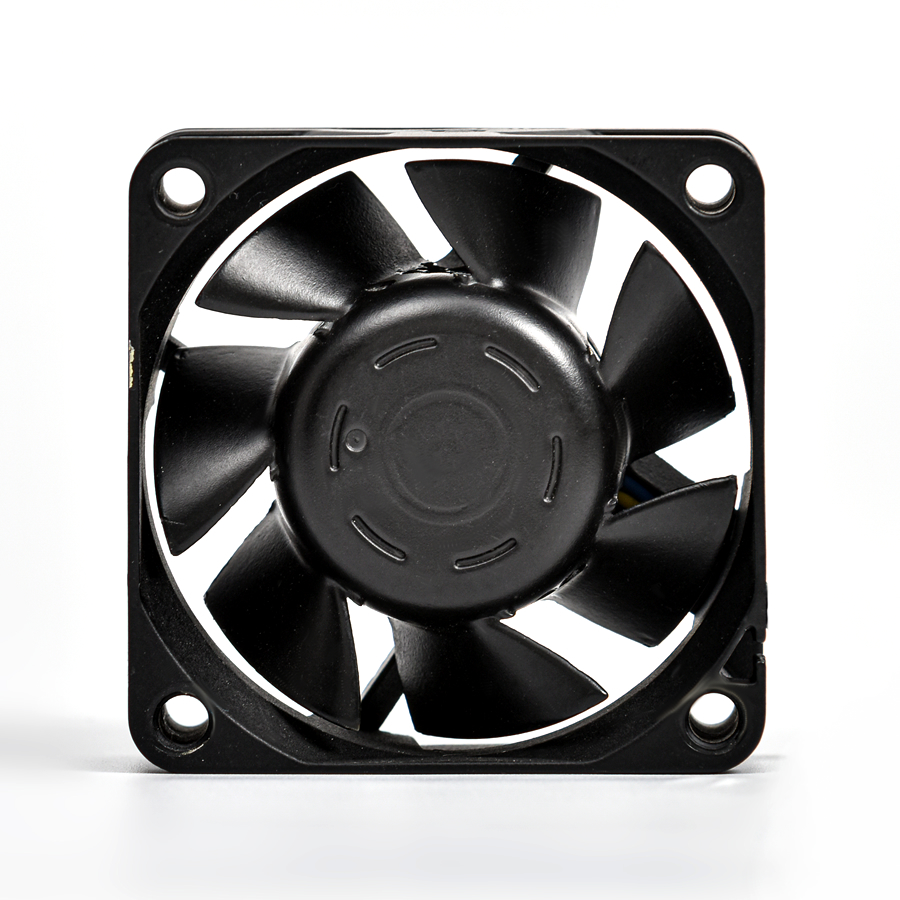

航空型高性能风机专门针对恶劣的机载环境条件研制，有极强的环境适应性和可靠性，可装载于战斗机、直升机、无人机、运输机、民航飞机等平台。航空型高性能风机是紧凑型高转速小扇叶轴流风机，气流方向与电机轴向一致。风机尺寸重量小，扇叶和导叶均为翼型结构，且经过专门优化，以实现风量风压性能与噪声的均衡，尤其适合于需要风冷的大功率、高集成、高热负荷机载电力电子设备。
◆ 外形尺寸：60*60*25.5
◆ 适应环境：航空型
◆ 轴承结构：滚珠轴承
◆ 框叶材质：铝合金
◆ 工作电压：28V
◆ 风机转速：5800-7300RPM
◆ 风机单重：115g
|
型号 |
电压(V) |
功率(W) |
转速(RPM) |
流量(CFM) |
静压 (mmH2O) |
噪声 (dB(A)) |
信号 |
控制 |
曲线 |
尺寸图 |
电源特性 |
RE102 |
CE102 |
|
J54FZW37-25G-AC |
12 |
7.20 |
7300 |
39.5 |
14.7 |
49.5 |
/ |
PWM |
❶ |
图1 |
/ |
② |
√ |
|
J54FZW45-25G-AC |
24 |
3.6 |
5800 |
31.4 |
9.3 |
43.9 |
FG |
PWM |
❸ |
图1 |
/ |
② |
√ |
|
J54FZW45-25G-BC |
24 |
3.60 |
5800 |
31.4 |
9.3 |
43.9 |
RD |
/ |
❸ |
图1 |
/ |
② |
√ |
|
J54FZW45-25G-CC |
24 |
3.60 |
5800 |
31.4 |
9.3 |
43.9 |
RD |
/ |
❸ |
图1 |
/ |
② |
√ |
|
J54FZW46-25G-AC |
24 |
4.32 |
6300 |
33.1 |
11.1 |
45.9 |
RD |
PWM |
❷ |
图1 |
√ |
② |
√ |
|
J54FZW47-25G-AC |
24 |
7.68 |
7300 |
39.5 |
14.7 |
49.5 |
LSW |
PWM |
❶ |
图1 |
√ |
② |
√ |
|
J54FZW47-25G-BC |
24 |
7.68 |
7300 |
39.5 |
14.7 |
49.5 |
FG |
PWM |
❶ |
图1 |
√ |
② |
√ |
|
J54FZW57-25G-AC |
28 |
8.40 |
7300 |
39.5 |
14.7 |
49.5 |
/ |
/ |
❶ |
图1 |
√ |
② |
√ |
|
J54FZW57-25G-BC |
27 |
7.56 |
7000 |
37.9 |
13.6 |
48.5 |
/ |
/ |
❹ |
图1 |
√ |
② |
√ |
|
J54FZW57-25G-CC |
28 |
8.40 |
7300 |
39.5 |
14.7 |
49.5 |
/ |
PWM |
❶ |
图1 |
√ |
② |
√ |
|
型号 |
工作温度(℃) |
霉菌 |
盐雾 |
酸性盐雾 |
湿热 |
淋雨 |
砂尘 |
温度-湿度-高度 |
振动 |
冲击(g) |
加速度(g) |
温度 冲击(℃) |
酸性大气 |
|
J54FZW37-25G-AC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW45-25G-AC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
/ |
图B |
20 |
13.5 |
-40~+85 |
/ |
|
J54FZW45-25G-BC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW45-25G-CC |
-40~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
/ |
图B |
20 |
13.5 |
-40~+85 |
√ |
|
J54FZW46-25G-AC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW47-25G-AC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
15250m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW47-25G-BC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
15250m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW57-25G-AC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
40 |
13.5 |
-60~+95 |
√ |
|
J54FZW57-25G-BC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
图A |
30 |
13.5 |
-60~+95 |
√ |
|
J54FZW57-25G-CC |
-55~+85 |
28d |
√ |
√ |
10d |
强化 |
吹尘和吹砂 |
21350m |
/ |
40 |
13.5 |
-60~+95 |
√ |
◆ 盐雾：浓度5%±1%，pH值6.5~7.2，中性盐雾96h。
◆ 酸性盐雾：浓度5%±1%，pH值3.5±0.5，酸性盐雾192h。
◆ 电磁兼容：
RE102：
①符合 GJB 151B-2013固定翼内部，首尾间距不小于25m；
②符合 GJB 151B-2013固定翼内部，首尾间距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升机。
CE102：符合 GJB 151B-2013 。
◆ 酸性大气：按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环，共3循环。
◆ 电源特性：按GJB181B-2012中图12、图14：正常过压50V，12.5ms；正常欠压18V，15ms；非正常过压50V，50ms；非正常欠压0V，7s；供电转换0V，50ms；电压尖峰200V，0.15μs。
