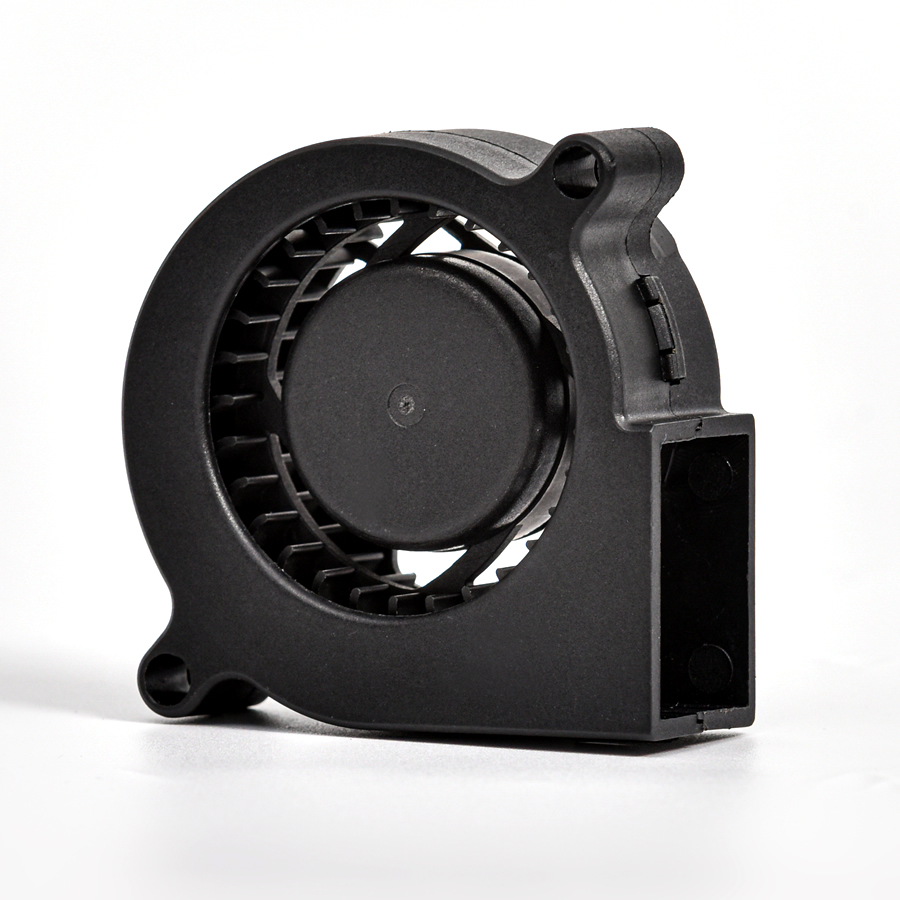

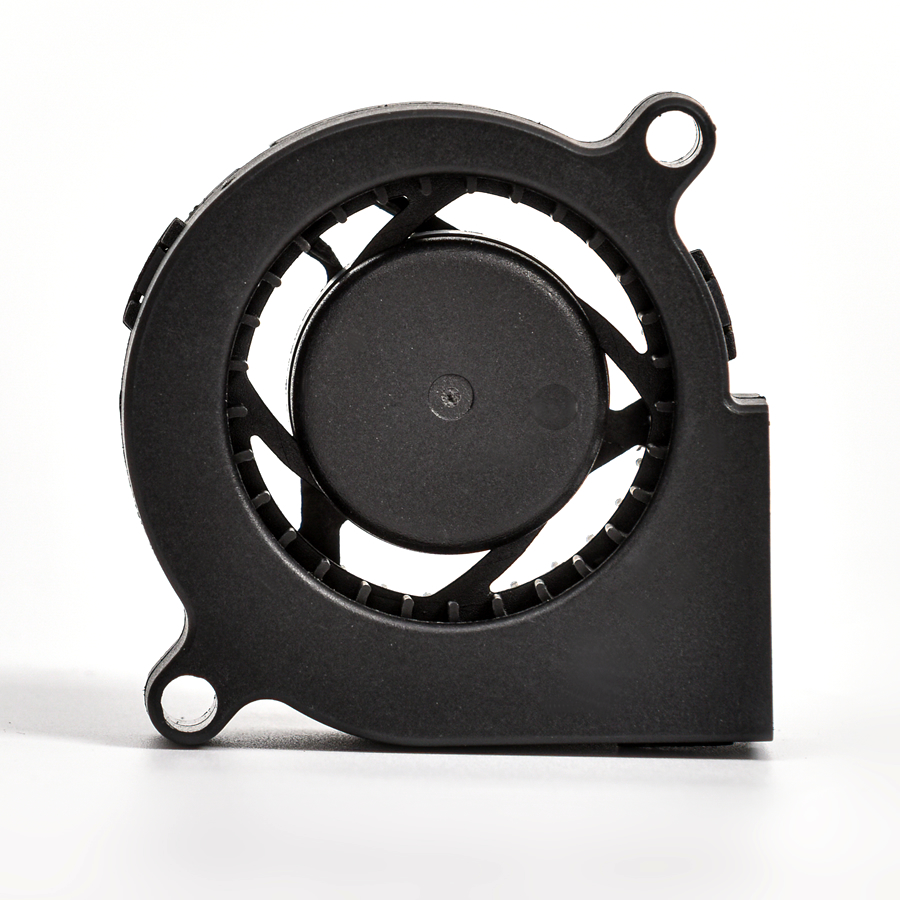

舰船、海洋环境型风机专门针对海洋环境条件研制，采用特殊的表面处理和内部防护工艺，具有很强的耐腐蚀能力，适用于舰船、潜艇、岛礁、岸防等平台。
◆ 外形尺寸：50*50*20
◆ 适应环境：舰船海洋型
◆ 轴承结构：滚珠轴承
◆ 框叶材质：工程塑料
◆ 工作电压：12-28V
◆ 风机转速：4900RPM
◆ 风机单重：33g
基本特性
|
型号 |
电压(V) |
功率(W) |
转速(RPM) |
流量(CFM) |
静压 (mmH2O) |
噪声 (dB(A)) |
信号 |
控制 |
曲线 |
尺寸图 |
电源特性 |
RE102 |
CE102 |
|
J38FLW34-20G-AA |
12 |
1.92 |
4900 |
4.60 |
9.30 |
36.0 |
/ |
PWM |
❶ |
图1 |
√ |
② |
/ |
|
J38FLW54-20G-AA |
28 |
1.96 |
4900 |
4.60 |
9.30 |
36.0 |
/ |
/ |
❶ |
图1 |
√ |
② |
/ |
外形尺寸图
环境适应性指标
|
型号 |
工作温度(℃) |
霉菌 |
盐雾 |
湿热 |
淋雨 |
砂尘 |
振动 |
冲击(g) |
摆冲 |
加速度(g) |
温度 冲击(℃) |
酸性大气 |
|
J38FLW34-20G-AA |
-55~+85 |
28d |
② |
10d |
强化 |
吹尘和吹砂 |
图A |
20 |
/ |
10 |
-55~+85 |
√ |
|
J38FLW54-20G-AA |
-55~+85 |
28d |
② |
10d |
强化 |
吹尘和吹砂 |
图A |
20 |
/ |
10 |
-55~+85 |
√ |
◆ 盐雾：浓度5%±1%，pH值6.5~7.2，中性盐雾96h。
◆ 酸性盐雾：浓度5%±1%，pH值3.5±0.5，酸性盐雾192h。
◆ 电磁兼容：
RE102：
①符合 GJB 151B-2013固定翼内部，首尾间距不小于25m；
②符合 GJB 151B-2013固定翼内部，首尾间距小于25m；
③符合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升机。
CE102：符合 GJB 151B-2013 。
◆ 酸性大气：按 GJB 150.28A-2009 喷雾 2h 贮存 22h 为 1 个循环，共3循环。
◆ 电源特性：按GJB181B-2012中图12、图14：正常过压50V，12.5ms；正常欠压18V，15ms；非正常过压50V，50ms；非正常欠压0V，7s；供电转换0V，50ms；电压尖峰200V，0.15μs。
PQ曲线图
振动实验图
