QHQBQ-56.9-G-2.8F7起拔器

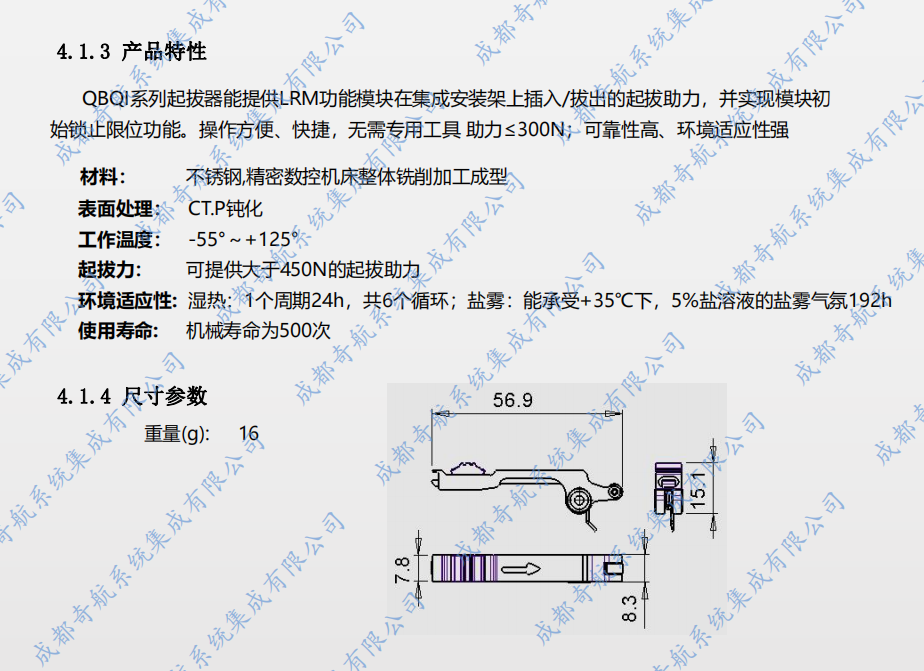

QBQI系列起拔器能提供LRM功能模块在集成安装架上插入/拔出的起拔助

力，并实现模块初始锁止限位功能。操作方便、快捷，无需专用工具 助力

≤300N;可靠性高、环境适应性强

材料： 不锈钢1Cr18Ni9Ti,精密数控机床整体铣削加工成型

表面处理： CT.P钝化

工作温度： -55°～+125°

起拔力： 可提供大于450N的起拔助力

环境适应性: 湿热：1个周期24h，共6个循环;盐雾：能承受+35℃下，

5%盐溶液的盐雾气氛96h

使用寿命: 机械寿命为500次

3.1.4 尺寸参数 重量(g): 16

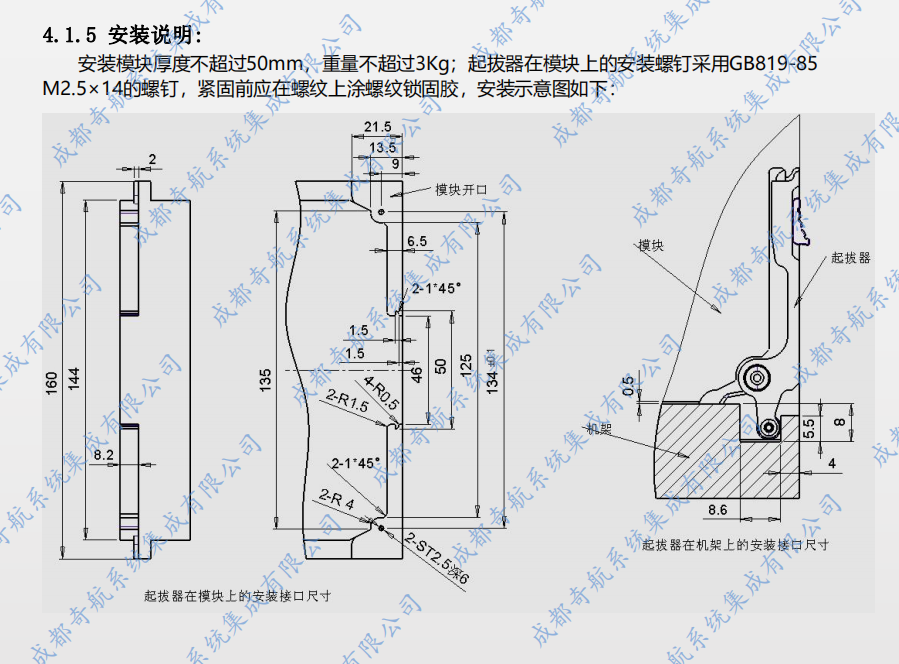

安装说明:

安装模块厚度不超过50mm，重量不超过3Kg;起拔器在模块上的安装螺钉

采用GB819-85 M2.5×14的螺钉，紧固前应在螺纹上涂螺纹锁固胶，参考以上安装示意图
